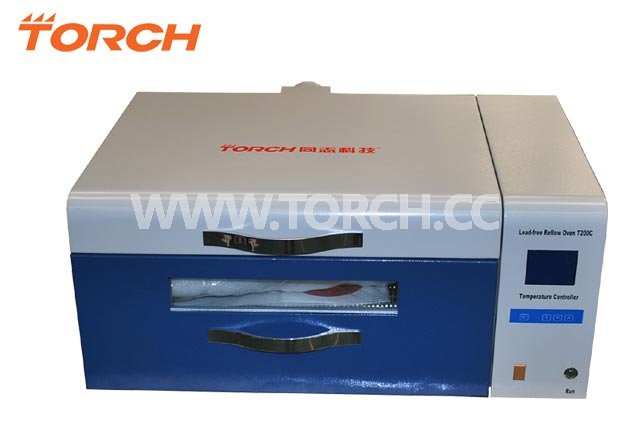

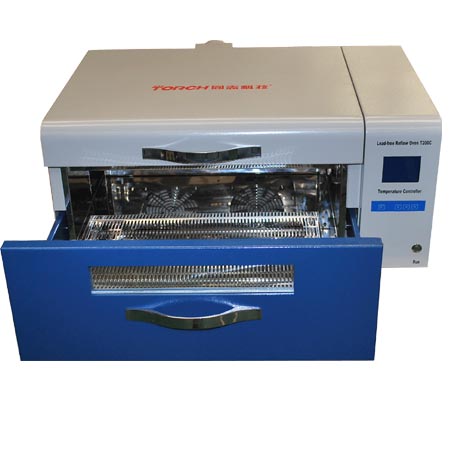

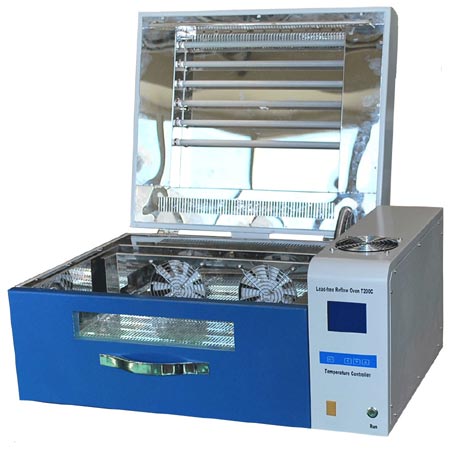

【商品名稱】：帶在線測溫功能的桌面式無鉛回流焊機T200C+
【生產廠家】：同志科技
【商品規格】：T200C+
T200C+是什么？
一臺T200C+桌面式無鉛回流焊機 = 一臺T200C桌面式無鉛回流焊機+ 一臺單通道溫度曲線測試儀
顧名思義，就是一臺T200C+的抽屜式無鉛回流焊機不僅具備了無鉛焊接的功能，同時具備了溫度曲線測試儀的功能。
在SMT領域，為了獲得更好的焊接效果，需要不斷調整桌面式回流焊機的溫度曲線，我們調試的參考數據就是成為回流焊機“黑匣子”的溫度曲線測試儀所記錄的電路板焊盤上面時間檢測到得溫度數據，這個黑匣子主要用于回流焊過程的溫度監測、焊接工藝調整和改進，焊接過程及各種工藝參數的分析和調整。同時可以儲存各類數據，便于產品的質量追溯和反饋。更大的滿足ISO9001質量體系的要求。
T200C+具有可靠性高、電路板焊盤實際溫度實時檢測，溫度曲線顯示圖可以任意拉動、溫度檢測測試報告格式美觀漂亮、性能價格比高等特點。
【2012款升級后集體特點】：
1、控制系統采用了液晶控制器。取代了之前的LED儀表控制。
2、控制系統的溫度段數是5*40段的溫度曲線，可以儲存在液晶控制器里面，可以通過軟件讀出這5條曲線，也可以通過軟件分別寫入到液晶控制器里面。
3、加熱管的安裝方式采用了加熱管安裝支架，主要針對T200C和T200C+，之前的T200N就是這樣的支架，有效提高了機器的溫度均勻度 。
4、抽屜導軌從之前的兩段式升級為三段式抽屜導軌，主要針對T200C和T200C+，系統解決了抽屜晃動的問題，之前的T200N系列就是這樣的導軌系統。
5、抽屜門上面增加了2組高溫磁鐵鈕。系統解決了抽屜關閉不嚴的問題，T200C，T200C+，T200N，T200N+系列全部升級。
6、控制面板開關采用了不銹鋼的按鈕開關，像我們AOI上面采用的就是這種開關，有效提高了抽屜式回流焊機的檔次。
7、抽屜門加高了，取消了下面的那個小白擋板，系統解決了抽屜門和下邊磨損掉漆的問題。
8、+系列測溫模塊的安裝部分做了優化處理，安裝更加便捷。
9、液晶控制屏上面可以顯示當前運行狀態，程序段，各輸出狀態，加熱工作狀態，錯誤狀況，設定溫度和實際測量溫度。
10、抽屜的把手采用新款弧形把手。
▲計算機控制
通過軟件對控制器參數進行操作，提高生產效率，可滿足產品多樣化的情況下的焊接生產。
▲高精度、多功能；
突破小型桌面式回流焊機儀表控制編程難，修改參數難，溫度曲線存儲有限等不足，采用自主研發的溫度控制軟件，溫度曲線設置直觀、可存儲大量溫度曲線，同時自帶分析統計功能和打印功能，40 段溫度曲線批量設定
▲ 可視化操作，溫度曲線的實時顯示和焊接過程的實時觀測
實時檢測每一次焊接的溫度曲線，可在焊接同時顯示出實際的溫度曲線，方便無鉛工藝曲線的調整和掌握，特別是保溫區和熔融區等關鍵點的控制。
▲ 曲線分析功能，實時檢測后的溫度曲線和歷史溫度曲線都可以進行分析，便于修改和完善曲線。
【技術參數】：
A: 控溫段數： 40 段， 可根據實際的需要在軟件中選擇設定溫區數量、焊接時間和溫度等參數。
B: 溫區數目 : 單區多段控制
C: 控溫系統： 電腦控制系統， SSR 無觸點輸出
D: 溫度準確度 : ± 2 ℃
E: 升溫時間： 3min
F: 溫度范圍 : 室溫 -360 ℃
G: 發熱來源 : 紅外線 + 熱風對流方式
H: 有效工作臺面積： 360mm *230mm
I: 焊接時間 : 3min ± 1min
J: 溫度曲線：可根據需要實時設定和調整，同時可以實時檢測和分析被焊接電路板上面的溫度。
K: 冷卻系統：橫流式均衡快速降溫
N: 額定電壓 : AC 單相， 220V; 50Hz
O: 額定功率 : 3.8KW 平均功率： 1.6kw
P: 重量： 39 kg
Q: 尺寸 : 長 * 寬* 高 660* 450*300mm
★如果產品改型，恕不另行通知，購買時請以實物為準！
【產品二維圖】
