【商品簡介】：
一、產品概述:

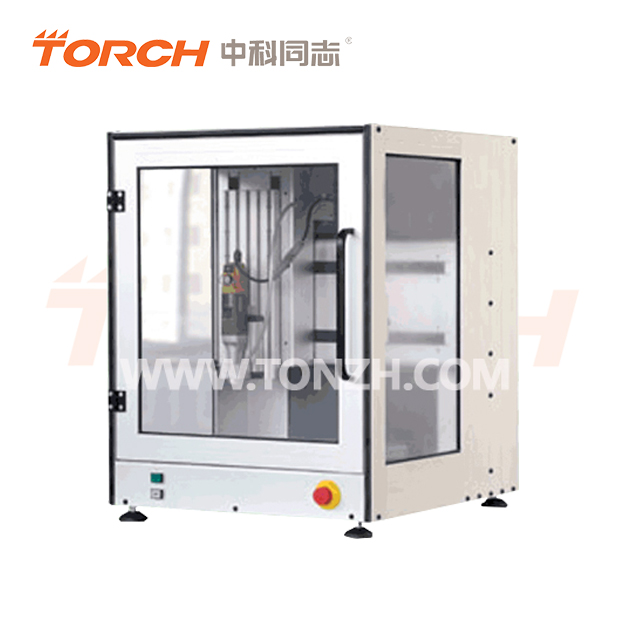

CNC3200A系列：適合精密雙面板的制作；標配自動換嘴系統。標配德國精密絲桿配合高精度步進電機的三軸控制器；準確控制XYZ軸；重復精度高，保證連續制板誤差小于1mil
二、設備特點：
A.先進：可以雕刻雙面板，雕刻鉆孔裁邊一機三用。
B.效率高：一張普通線路板幾分鐘即可完成。
C.高精度：采用德國精密絲桿配合德國高精度步進電機的三軸驅動系統，確保傳動雕刻的高精度。
D.方便：軟硬件安裝簡便，可以雕刻各種電路板。
E.保密：不需要外協加工，實驗室可完成全過程。
F.操作軟件為中文版，功能強大，使用方便快捷。雕刻進程具有記憶功能，可以在任何一段中斷后在中斷部分繼續完成。
G.具有三面透明的隔音防塵罩，適合教學時的多角度演示和觀察，同時前門帶有安全保護裝置，確保操作人員的安全。
H.標配刀頭冷卻系統，有效延長刀具的使用壽命，并可提高雕刻精度。
I.雕刻過程可以將多余的銅全部祛除，也可以采用勾邊雕刻，將線路部分鏤空，其余部分不雕刻，節約時間，提高效率。
J.多功能數據轉換軟件，可以適合各種PCB設計軟件。
K.標準配置自動換刀裝置，可完成9把刀具的自動更換。同時可以擴張到18把（選配）。
L.配置隔音防塵外罩，同時標準配置的安全防護裝置，可避免機器高速運轉時因為不規范的操作而傷人。
三、制板機技術參數：
1、最小線徑：4mil（0.1 mm）
2、導線寬度:0.15mm
3、最小絕緣間距：0.15
4、重復精度：0.02mm
5、鉆孔最小孔徑：0.15mm
6、傳動分辨率小于等于0.01mm
7、加工幅度：310*410*130mm 最大行程500*375mm
8、主軸轉速：10000-60000RPM無極可調，主軸功率：200W，最高可升至250W.
9、三軸運動速度：100*100*100mm
10、全自動換刀，9把刀頭，3mm-3.175mm的刀柄
11、鉆孔能力：達到150次/分鐘；
12、傳動方式：德國精密絲桿配合高精度步進電機的三軸控制器，步近電機、氣動刀具夾頭，帶機罩。
13、平整度補償：保證線路板的平整度，進而保證雕刻精度
14、照明裝置：自帶照明裝置，更方便觀察雕刻過程。
15、吸塵機構：專業的吸塵裝置，保證機內清潔度，從而方便觀察雕刻精度和過程，可以和真空吸附工作臺配合使用。 （選配）
16、軟件：具備專業全自動換刀功能的多軸雕刻軟件，可方便導入NCP, PLT, DIN 66025等數據格式。
17、機器自帶防護罩。可360度觀察，同時配置安全防護開關。保證機器工作時操作人員的安全。
18、操作系統：Win98/2000/XP
19、內存最小配置：512MB
20、手持式放大鏡：放大倍數40倍，帶毫米刻度和照明
21、專用氣壓縮機：帶30升氣罐，最高輸出壓力8 bar，流量 100升/分鐘
22、外形尺寸：700*700*700MM
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
|
