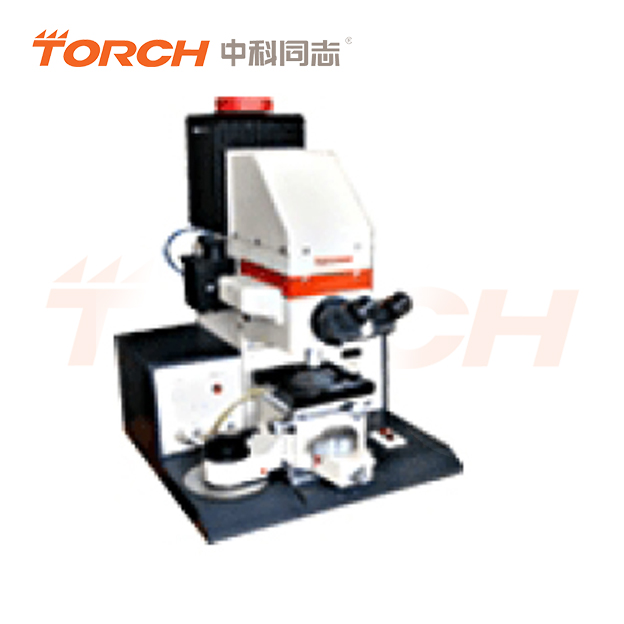

TG2U型光刻機主要技術參數見下表：
項目 |
參數
|
|
適用的掩模尺寸
|
a.100X100X2－3mm；b.75X75X2—3mm；c.63X63X2—3(選購)；
|
|
適用的硅片尺寸
|
φ35—75mm
|
|
光刻圖形線條
|
3-4μm, 最細可達2μm
|
|
掩模與硅片之間的相對位移范圍
|
X/Y±2.5mm,(族轉) ±6°
|
|
承片臺(硅片)繞主軸旋轉
|
粗調360度,可微調
|
|
承片工作臺綜合移動范圍
|
X,Y合成φ75mm
|
|
承片臺的球座平面至掩模板面升降
|
0—7.5mm
|
|
曝光燈源
|
GCQ200W超高壓汞燈，曝光波長，300―436nm
|
|
曝光系統能量不低于
|
7mw
|
|
曝光系統的照度均勻度在φ75mm范圍內
|
±5％
|
|
顯微鏡的照明波長
|
≈545nm
|
|
曝光時間控制范圍
|
0.1秒—99分
|
|
雙目顯微鏡的放大倍數
|
a.目鏡共二種:10X,16X；b.平視場物鏡共三種:6X,9X,15X；c.合成放大倍率:60X—240X；
|
|
真空接觸壓力
|
≥0.7kgf
|
|
裝箱尺寸
|
1000X850X980mm(2只)
|
|
裝箱重量
|
200kg
|
注：用戶有何特殊要求可協商。
|
