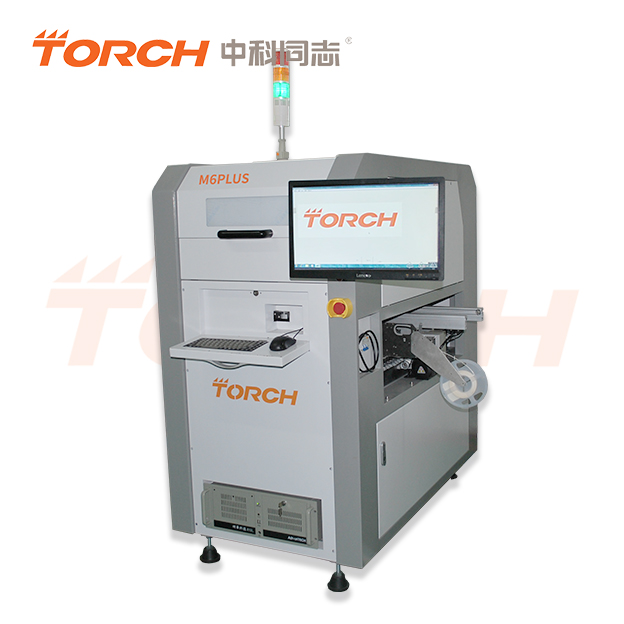

六頭小型高速視覺貼片機M6
| 型 號： | M6 |
| 電路板面積： | 50×50～350×350(mm) |
| 理論速度： | 13000(cph) |
| 重復精度： | ±0.05(mm) |
| 喂料器數量： | 52種電動喂料器(PCB:350*250mm) |
| 可貼元器件： | 52種元器件 |
訂購熱線：400-998-9522
詳細介紹
1、M6是什么？M6是Mounter with 6 heads，意為六頭貼片機。
2、M6也是同志科技推出的一款視覺貼片機。型號M6。
3、M6是一款小型高速貼片機。
4、M6最小貼裝0402元件，最大貼裝SOP24的IC。
5、M6最多可以貼裝52種元器件(僅8MM)。
6、M6可選配帶狀電動飛達和桿式振動飛達。
7、M6設計可以輕松擴展到600*600mm的電路板，不需要增加用戶成本購買大型機器。M6一臺機器就能實現此類需求。
8、M6專門為你降低成本，15000CPH的高速貼裝，配件確保產品品質，減低維護成本。
M6 功能介紹：
1、采用花崗巖龍門，確保M6貼片機長期使用5年以上，運動精度變化小。
花崗巖龍門

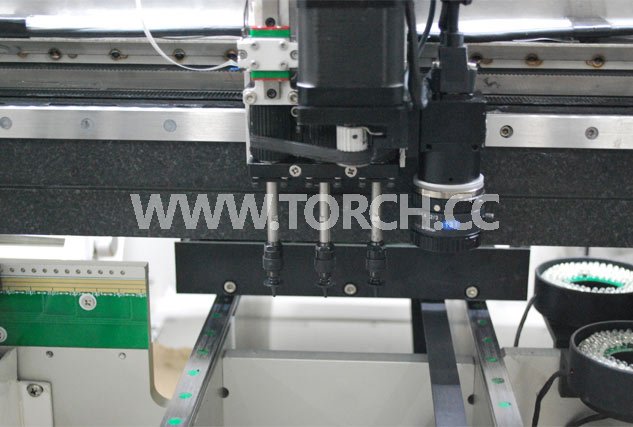

電磁貼片頭

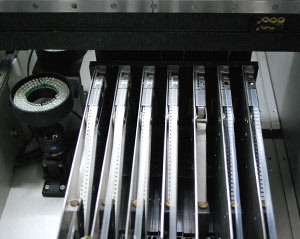

4、配置電動飛達，減少傳統的氣動飛達帶來的振動而影響到元器件的拾取。

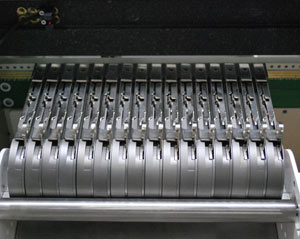

CF款飛達 GF款飛達
5、采用德國泰姆瑞不停機掃描拍照技術，讓高速貼裝成為現實。視覺貼裝最高速度高達9000CPh,非視覺貼裝速度高達13000-15000CPH。
6、智能的電路板傳輸系統，選配接駁裝置，可實現在線式自動化智能生產(選配)。
同志科技工廠通過了質量管理系統和環境管理系統，取得國際規格的 ISO9001：2008 和ISO14001：2008認證。同時獲得歐盟的CE認證。
貼片機詳細參數：
1、貼片頭數量：6 組貼片頭
2、貼裝面積：50mm×50mm～350mm×350mm（標準配置）
50mm×50mm～600mm×600mm（選配，更換傳輸系統即可快速實現。）
3、Z 軸最大移動范圍：15mm
4、視覺貼片速度：11000-13000 cph
5、非視覺貼片速度：12000-14000 cph;最高速度15000CPH
6、XY 軸分辨精度：±0.01mm
7、重復貼片精度：±0.05mm
8、對位方式：視覺對位
9、可以貼裝元器件：最小0402—sop24
10、編程方式：數據自動/導入影像學習/鍵盤輸入
11、原件種類：MAX 52種元器件
13、喂料器數量：1.MAX52種電動喂料器(PCB:350*250mm)；
2.MAX46種電動喂料器 (PCB:350*350mm)；
3.MAX12種電動喂料器(PCB:600*600mm)；
14、操作系統：WINDOWS XP/WIN7 32bit
15、壓縮空氣：80psi（0.5Mpa，氣體流量≥90L/M）
16、電源：220v，50Hz，1.5kw
17、重量：350kg
18 外形體積：1400（L)×850(W)×1350(H)
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
